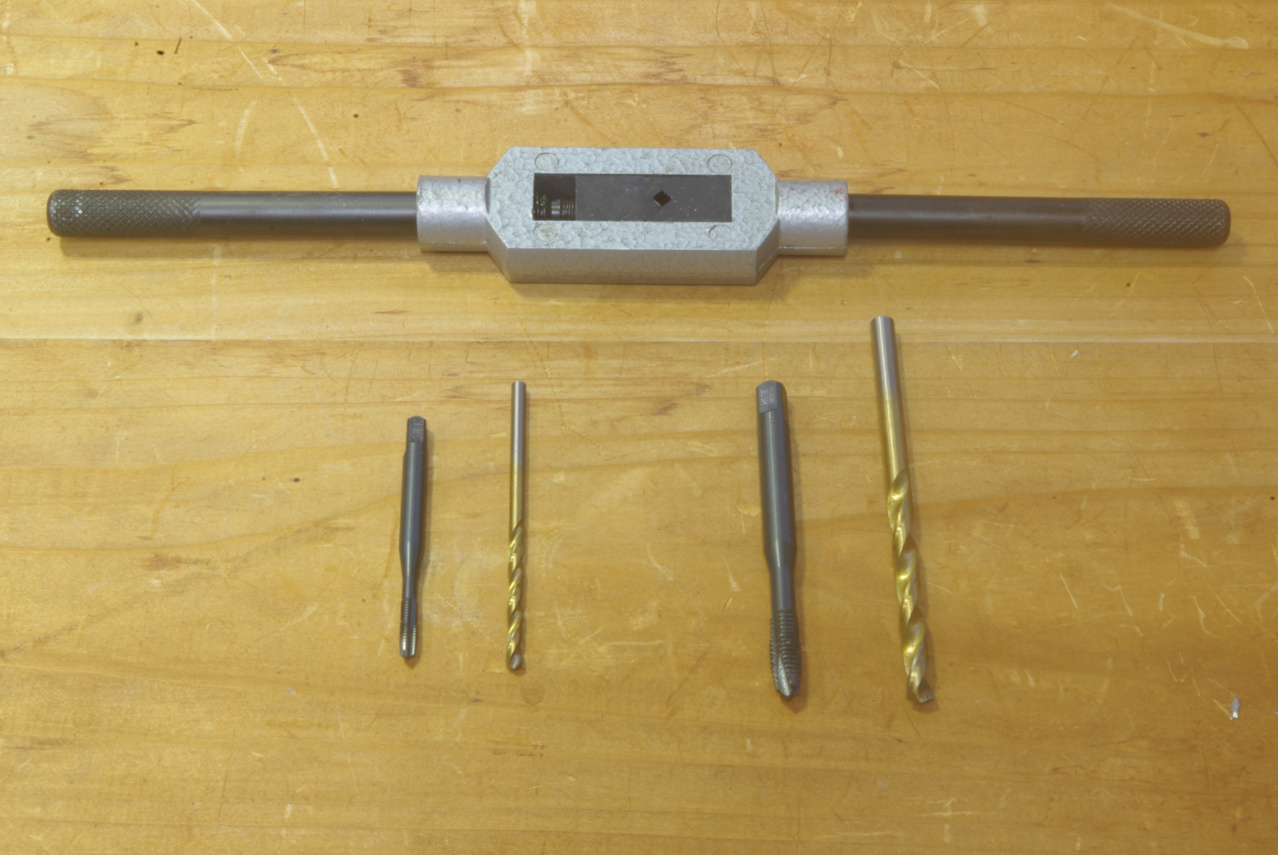

そして上に紹介しましたパーツを自作オリジナル作業台にネジ留めするためのネジ穴を加工するためのツールです。
左からM3深掘りタップ、φ2.5㎜下穴用鉄工ドリル、そしてM5深掘りタップ、φ4.2㎜下穴用鉄工ドリルの４本です。
上はタップハンドルです。
以上がこれから紹介します、「Weytoll 小型卓上ボール盤 自作オリジナル作業台座 製作動画」の中に登場するマテリアルです。
それではアールエーアール鈴鹿が生まれて初めて動画編集した第一号作品をお楽しみ下さい！
それから、このページの制作を必死で間に合わせようと頑張りましたが、残念ながら日付変更線を10分もオーバーしてしまいました。
「みなさま、２０２２年 明けましておめでとうございます。 本年もどうかよろしくお願いします。」
２０２２年１月１日
本日はこのアップ動画を含めて、別ページにアップしてありました動画３本ともファイルサイズを縮小しまして、アップロードし直しました。
というのもこれ以前にアップロードしました動画ファイルですと、私のPCの性能なのか、ネット環境(通信速度)なのか、あるいはファイルをアップしているサーバーのキャパの関係からなのか原因はイマイチ良く判りませんが、ネットからダウンロードしました動画がスムーズに再生されないという現象が出てしまっていました。
そこで、ファイルサイズを小さくすれば再生がストップすることは無くなると考えたからです。
これで問題が解消すると良いですね。
(後ほど確認しましたが、私の端末ではどうやら解消しました。)
また、今回このページにアップロードし直しました完成動画は、新にトランジションも導入工夫しましてより魅力的な動画に仕上げています。
どうかじっくりとお楽しみ下さい！
２０２１年１２月１７日

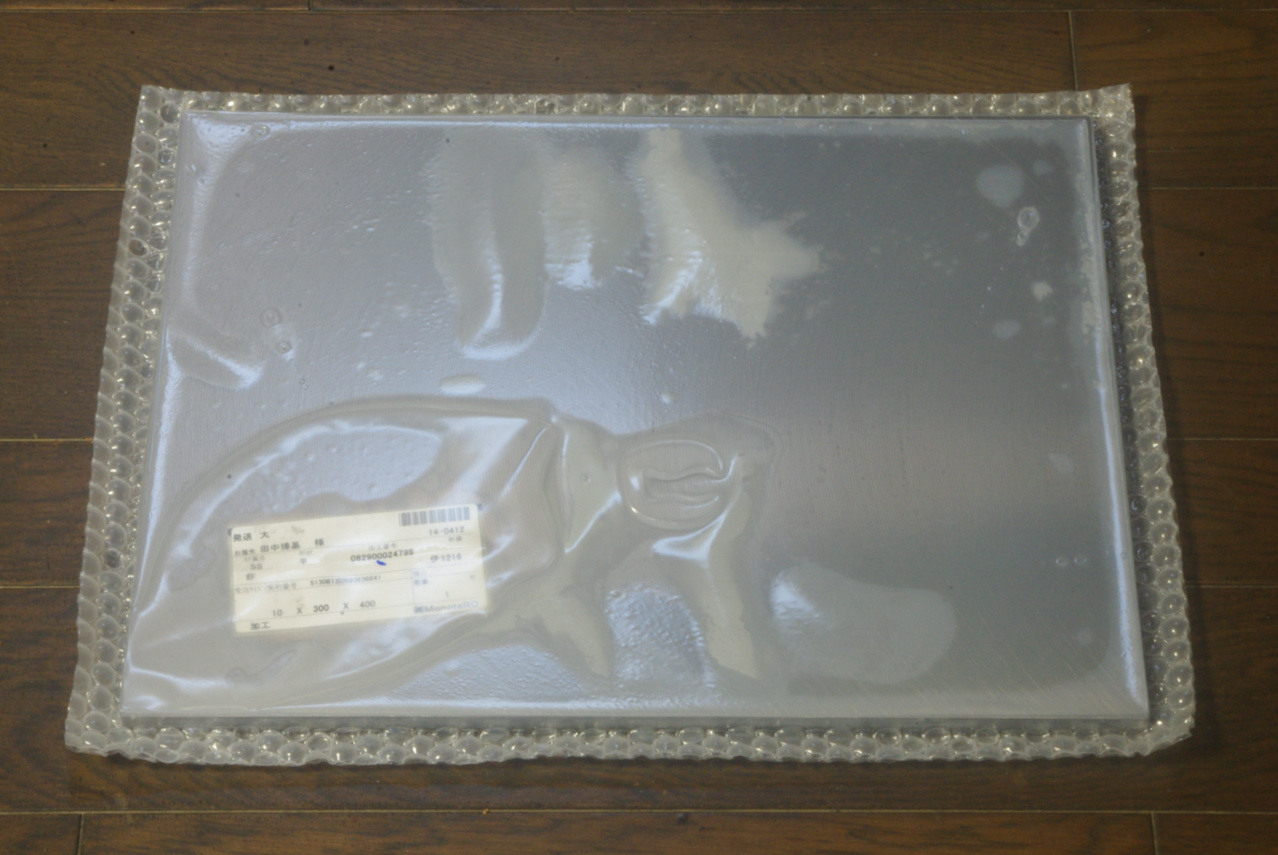

この日にMonotaROに注文していました荷物が届きました。
宅配の方から手渡されたとき、そのあまりの重さに驚きました。
約9.5㎏あります。

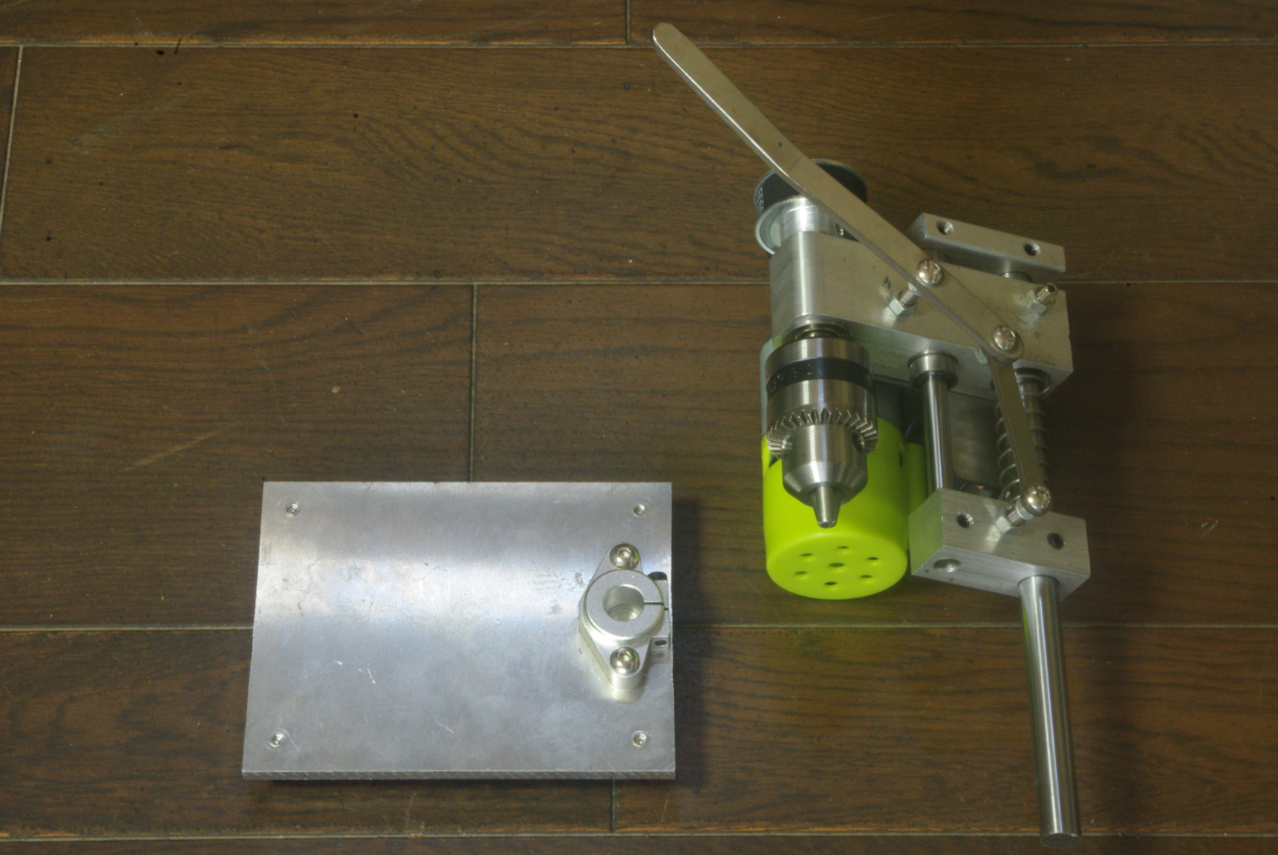

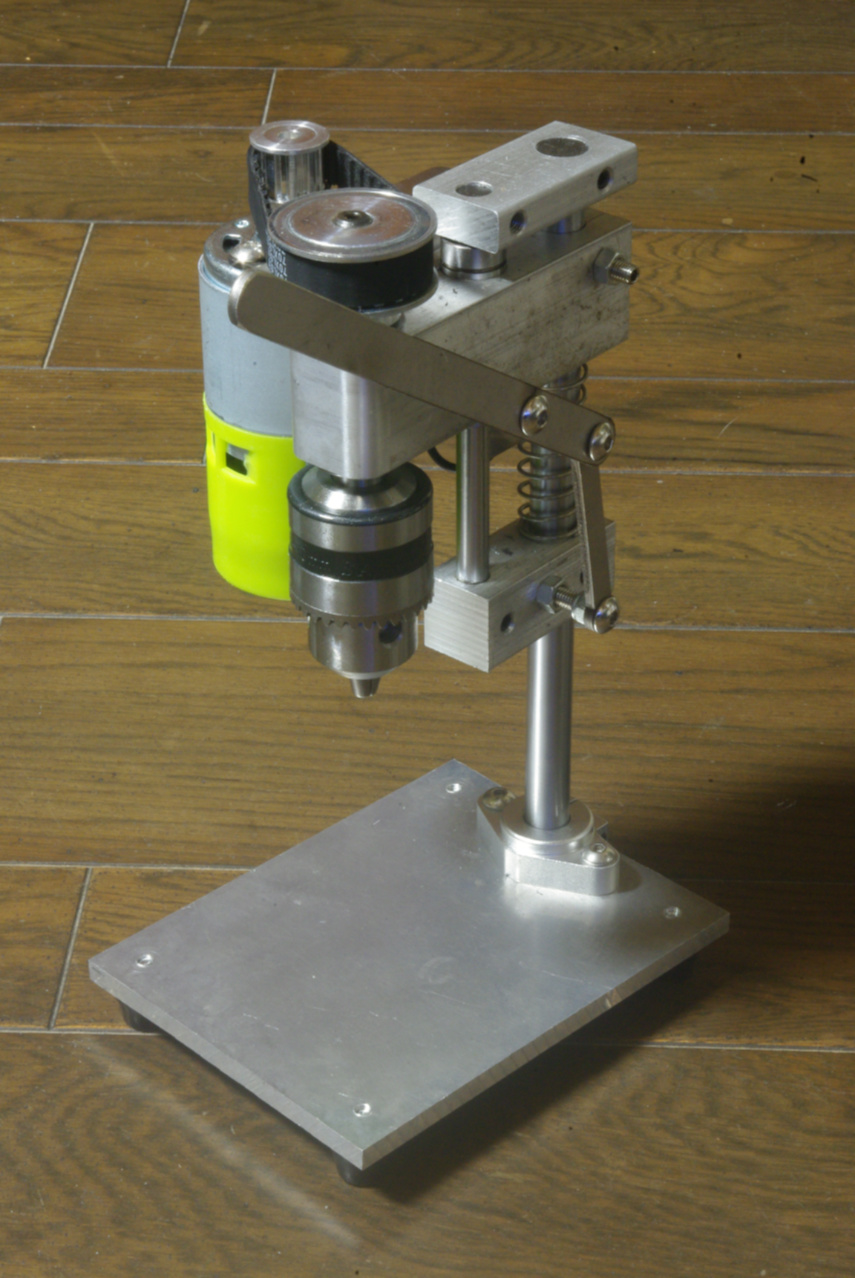

ご覧のようにこのWeytoll小型卓上ボール盤は、作業台座とボール盤本体とメインシャフトを、作業台座に固定されたシャフトサポーターのシャフト固定ボルトを緩めることによって、こうして分離することが出来ます。
ここで紹介しますのは、この如何にも貧弱で作業性の悪そうな純正の作業台座を、作業台座を自作しましてもっと実用的で作業性を追求したものに取り替えてしまおうという取り組みであります。
その工作作業のために必要な材料とツールを、早々にAmazonとMonotaROにて調達しました。
２０２１年１２月２５日
上の鉄板よりも一週間遅くこの荷物が届きました。
MonotaROに注文していました品物です。

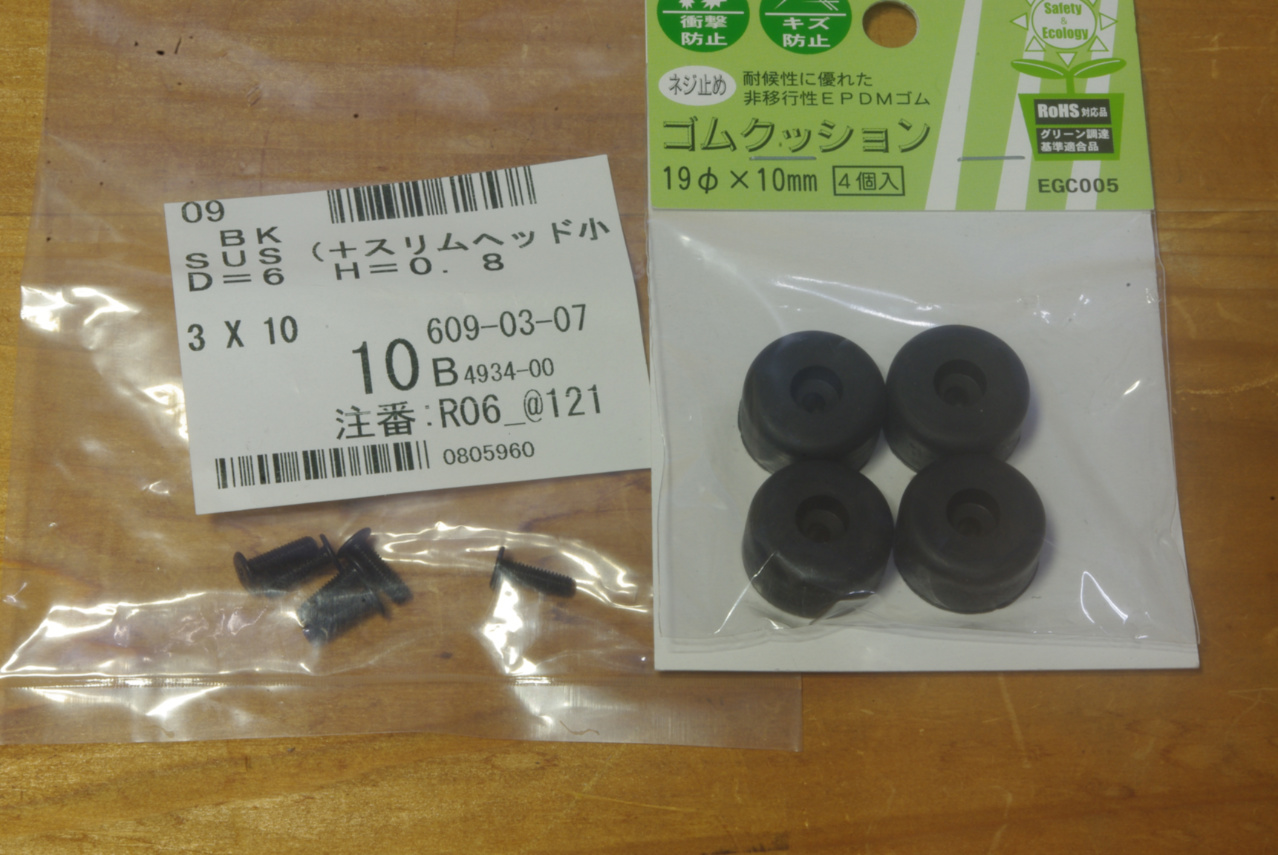

次に紹介しますのは、このゴム足です。
これはAmazonで購入しました。
WAKI ネジ留めゴムクッションです。
サイズはご覧の通りです。
作業台の足にします。
ゴムの材質は、耐候性と弾力性に優れた非移行性EPDMゴムです。
因みにとなりの取り付け用ビスもAmazonで購入しました。
実際に使用してみてその良さが判りました。

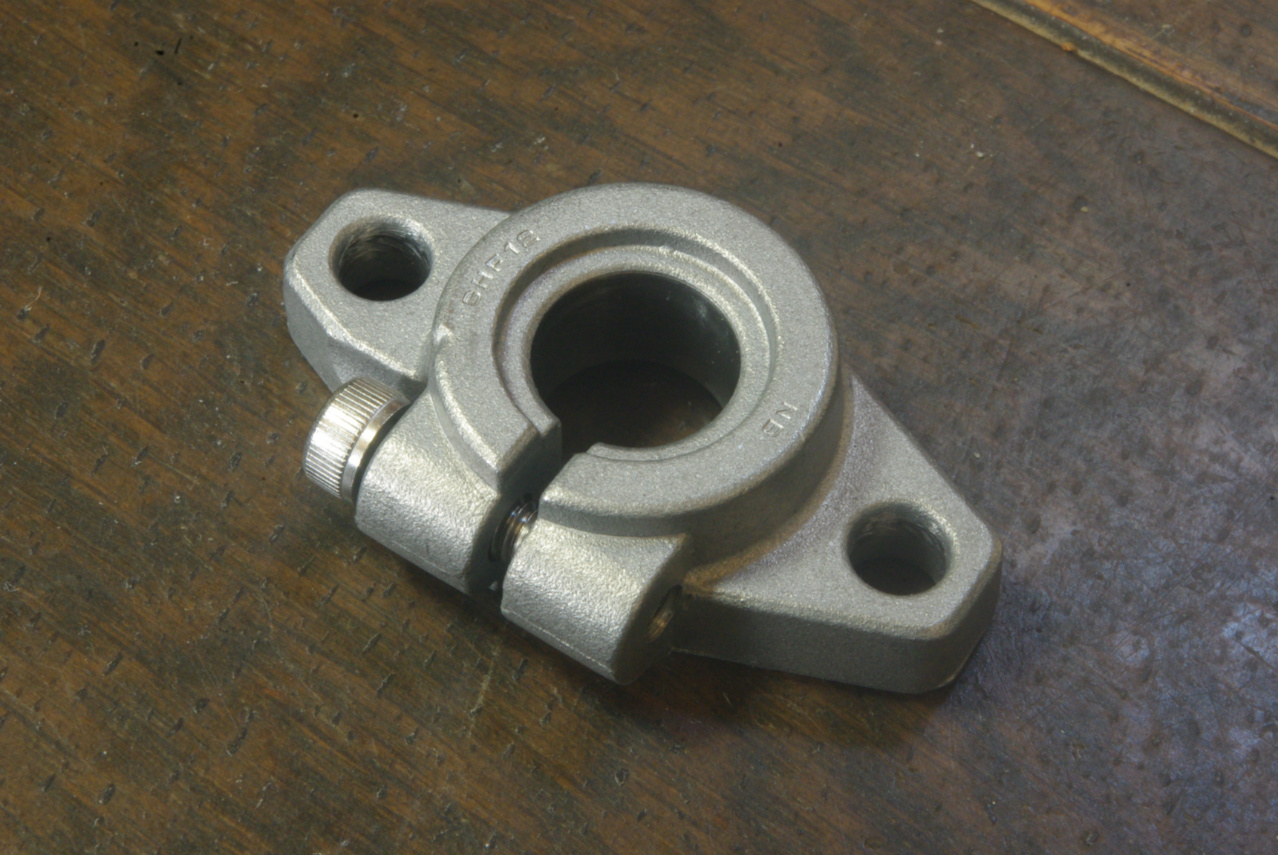

このシャフトサポーターを選択しました理由は、日本ベアリング製だからです。
やはりこういうパーツは精度面が最も重要ですから。
少し詳しく紹介します。

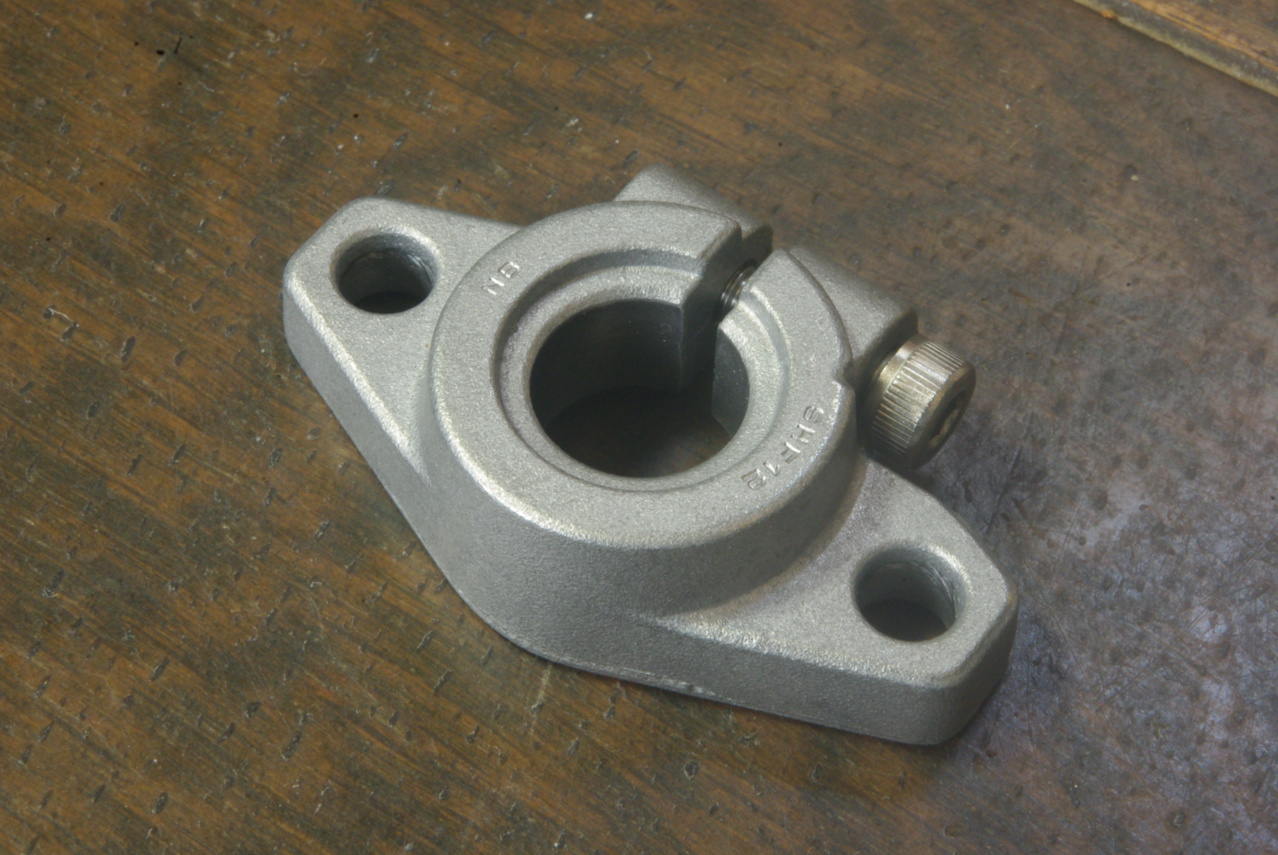

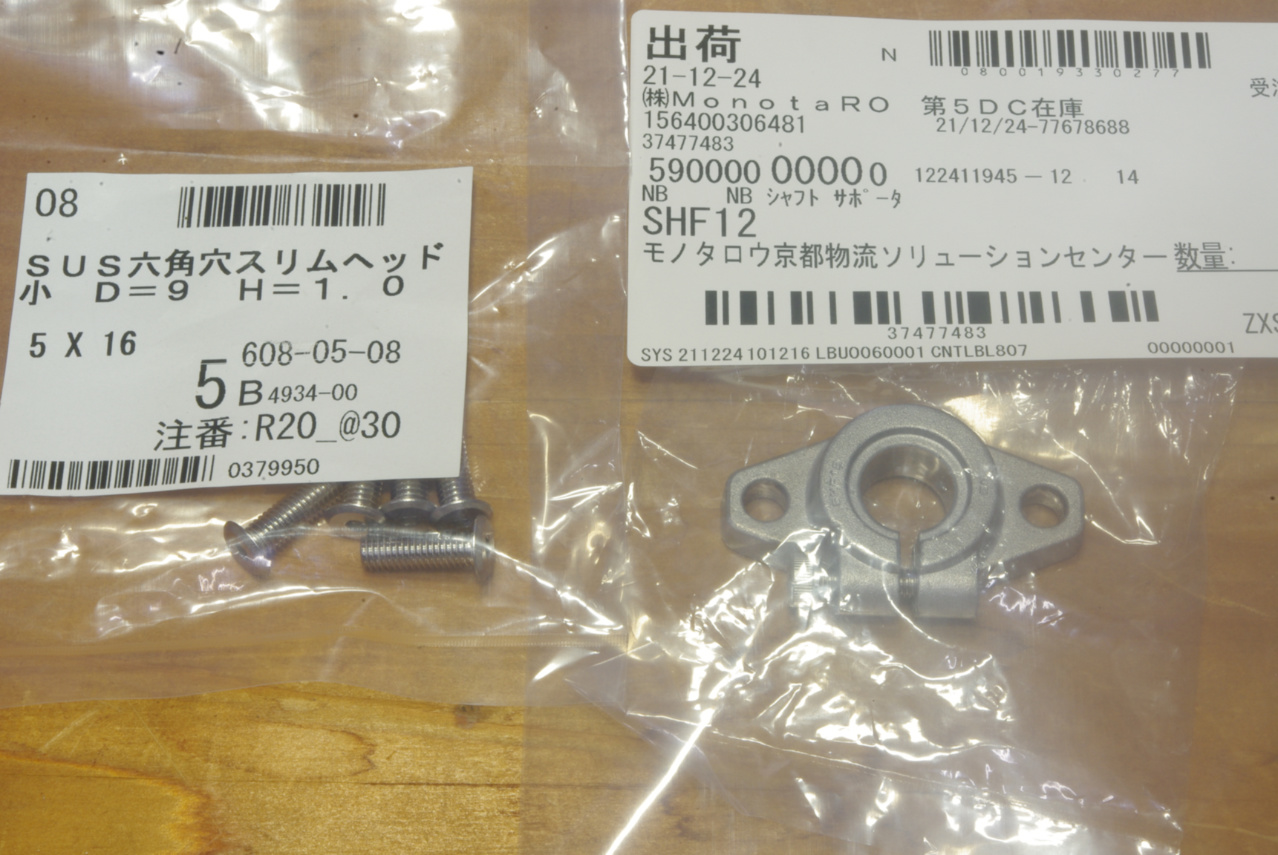

これもMonotaROにて購入しました、日本ベアリング製 シャフトサポーター SHF12です。
当然シャフト用軸径φ12㎜で高さは13㎜です。
その左側に見えるのが、作業台にこのシャフトサポーターを固定するためのボルトです。
サイズはご覧の通り、M5 × L16㎜で、六角穴スリムヘッドのステンレス製ボルトです。

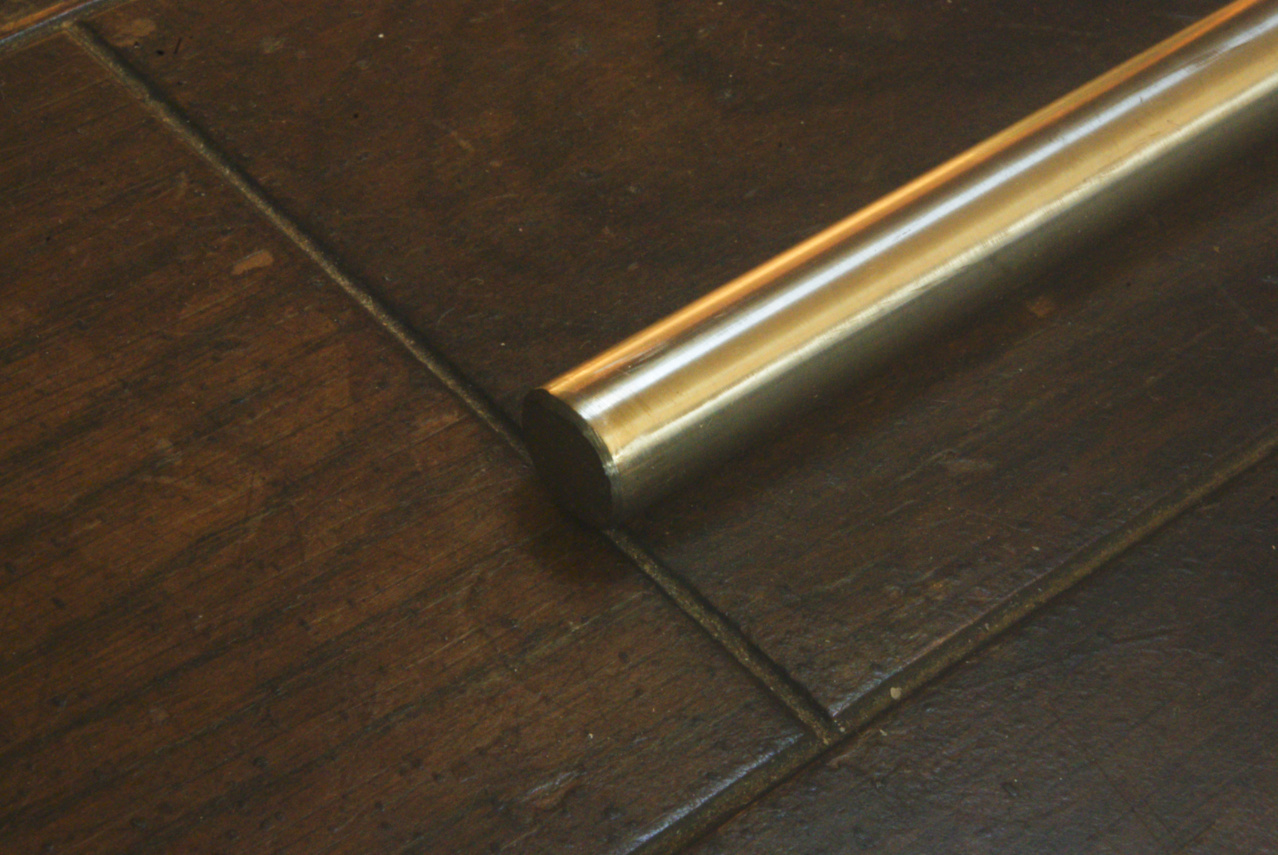

ステンレス丸棒の両端の処理は、やや雑ですが面取り加工が施されていました。
持つとその重量に驚きますが、もしもこれを足の上にでも落とそうものなら、たぶん絶対にただでは済みません。笑

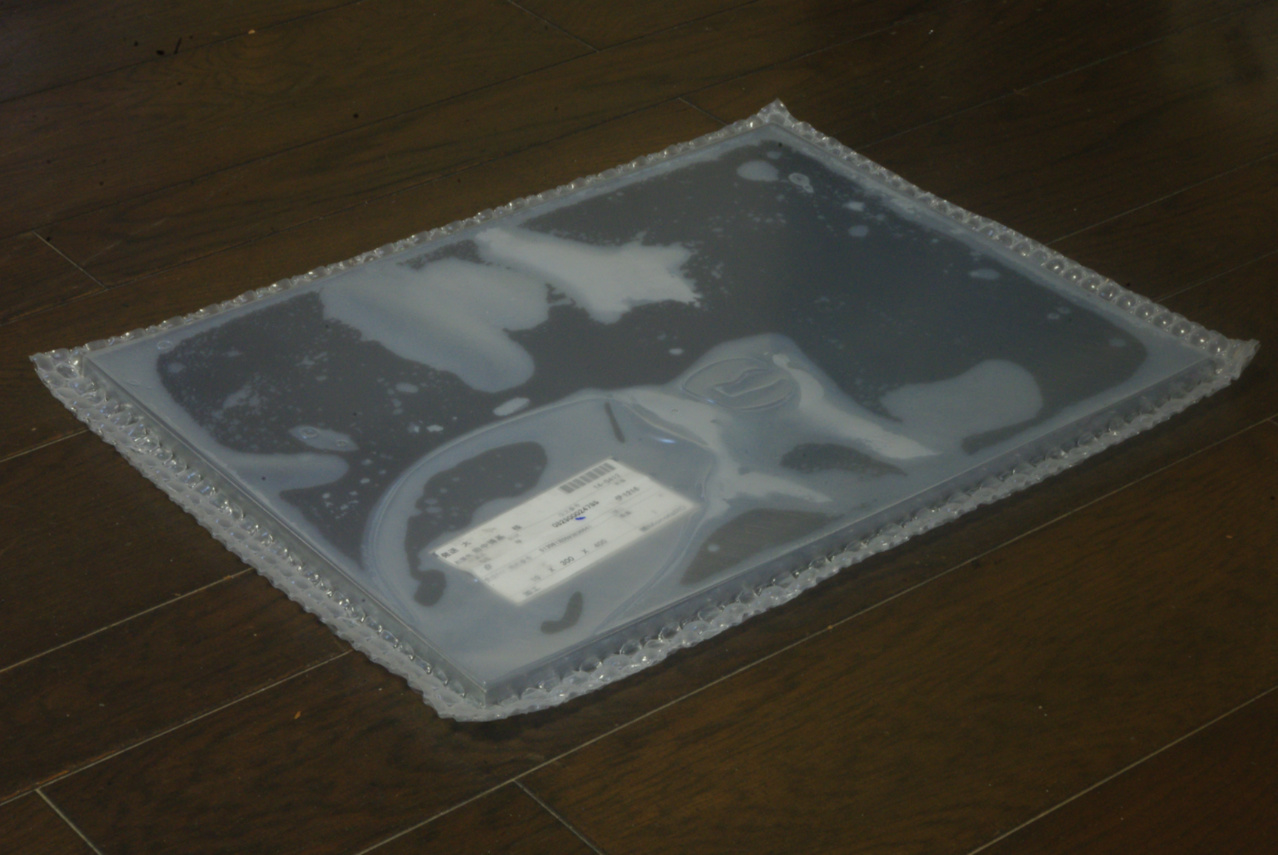

厚さ10㎜、幅400㎜、奥行300㎜のSS400スチールプレートです。
２０２１年１２月３１日
いよいよ今年も残り少なく、とうとう大晦日を迎えてしまいました。
このページとその関連ページを作成するために、一昨日からページの編集にひたすら勤しんで参りました。
その内容というのは、左のWeytoll小型卓上ボール盤のオリジナル作業台座の製作と、生まれて初めて動画編集に取り組んだことです。
ここまで既にこの前のページと、動画編集に挑戦というページは作成済みですが、日付を超えるまであと少し時間がありますので、出来る限り日付を跨がないようにと少々焦っています。
左のWeytoll小型卓上ボール盤については、既に前のページにて詳しく紹介しました。

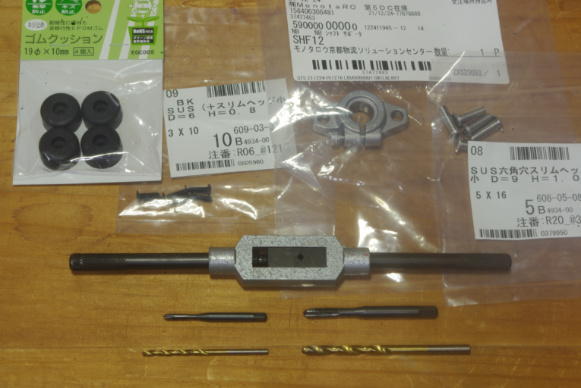

上記以外にこの自作オリジナル作業台製作に必要なパーツとツール類です。
バンドソーによる寸切りだと聞いていましたが、こういう切断面の処理は気が利いています。

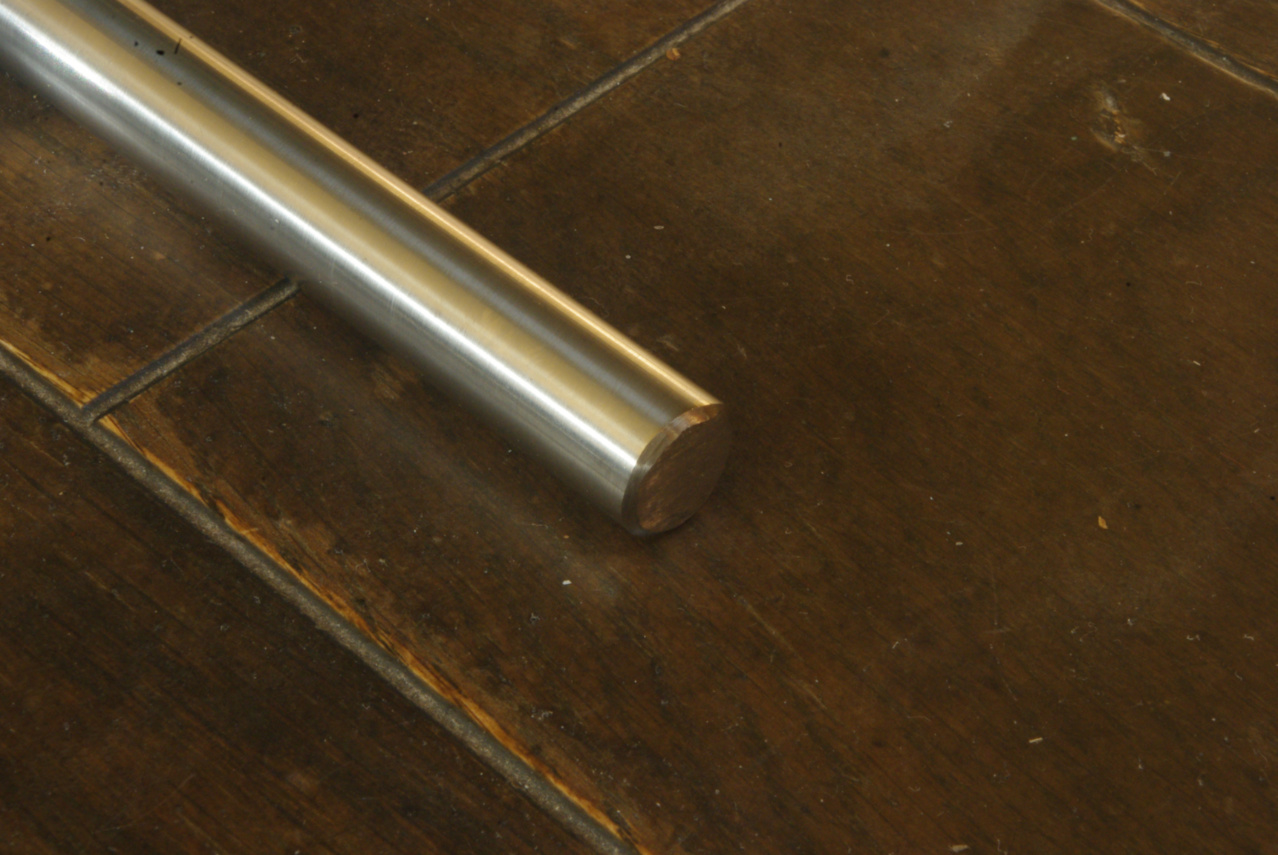

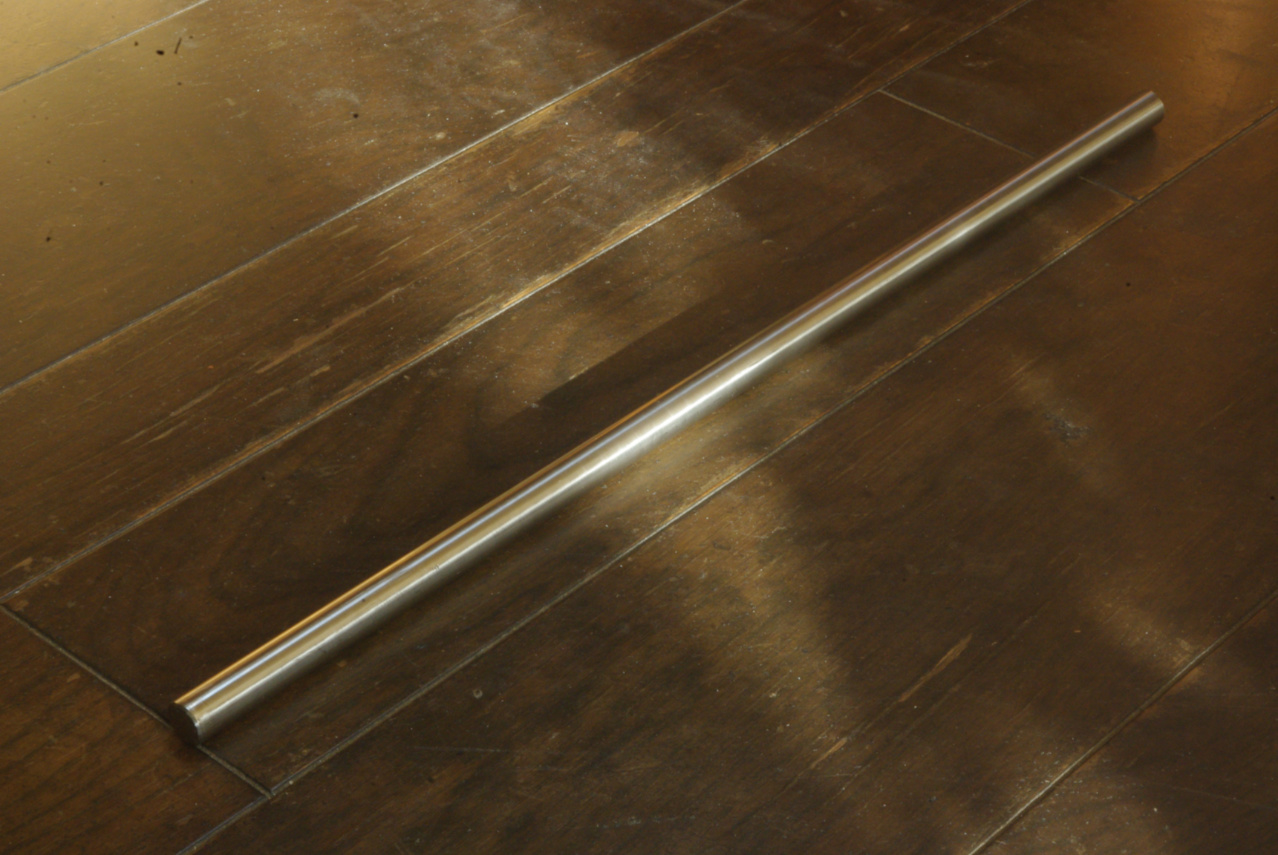

外径φ12㎜、長さ400㎜のステンレス(SUS304)製丸棒です。
ちょっと見たところはただのスチールの丸棒です。
